유압실린더

단동실린더

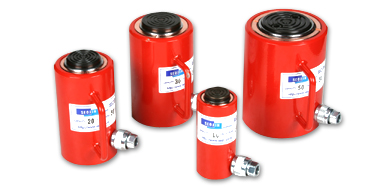

단동 실린더

제품 도면

제품설명

단동 실린더는 일반적으로 모든 목적에 따라서 작동될수 있도록 고안되었습니다.
수동이나 전동 가솔린 혹은 공기로서 작동되는 유압펌프에 의하여 거리조절이 되므로 어떠한 장소에서도 용이하게 사용될 수 있습니다.

제품규격

※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.

모델 Model	용량 Cylinder Capacity (tons)	행정 Stroke (mm)	실린더 효율 면적 Cylinder Effective Area (㎠)	오일 용량 Oil Capacity (cc)	후진 상태 높이 Retracted Height	전진 상태 높이 Extended Height	실린더 외경 Cylinder Out Dia.	실린더 내경 Cylinder Bore Dia.	피스톤 직경 Piston Dia	중량 Weight (kgs)
모델 Model	용량 Cylinder Capacity (tons)	행정 Stroke (mm)	실린더 효율 면적 Cylinder Effective Area (㎠)	오일 용량 Oil Capacity (cc)	A	B	C	D	E	중량 Weight (kgs)
SS-55	5	50	6.38	35	133	183	38	28.5	25	1.1
SS-510		100		70	183	283				1.4
SS-515		150		106	233	383				1.8
SS-520		200		140	283	483				2.2
SS-105	10	50	15.2	76	130	180	58	44	38	2.0
SS-1010		100		152	180	280				3.3
SS-1015		150		228	230	380				4.7
SS-1020		200		304	280	480				5.5
SS-205	20	50	33.18	166	163	213	87	65	57	7
SS-2010		100		332	213	313				8.8
SS-2015		150		498	263	413				11
SS-2020		200		664	313	513				12.7
SS-305	30	50	44.18	220	170	220	102	75	68	9.8
SS-3010		100		440	220	320				12.5
SS-3015		150		660	270	420				16
SS-3020		200		880	320	520				17.5
SS-505	50	50	70.88	355	175	225	127	95	85	15.8
SS-5010		100		710	225	325				20
SS-5015		150		1070	275	425				23.5
SS-5020		200		1425	325	525				27.7
SS-1005	100	50	132.7	664	185	235	178	130	110	18
SS-10010		100		1330	235	335				38.8
SS-10015		150		1991	285	435				49.2
SS-10020		200		2654	335	535				59.6
