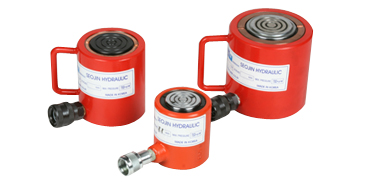

저상형 실린더
저상형 실린더
제품 도면
제품설명
용도 : 좁은 틈새공간에서 중량물 작업시 사용
- 단동, 스프링 리턴식
- 모든 사양에 중량물 미끄럼 방지용 GROOVED SADDLE 장착
- 스트로크 : 44 ~ 50mm
- 용량(ton) : 10 ~ 200 ton
- 사용압력 : 700 BAR
- 카플러 : 3/8" PT
- 특수 실린더 주문제작 가능
제품규격
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
|
모델 Model |
용량 Cylinder Capacity (tons) |
행정 Stroke (mm) |
실린더 효율면적 Cylinder Effective Area(㎠) |
오일용량 Oil Capacity (cc) |
후진상태 높이 Retracted Height |
전진상태 높이 Extended Height |
실린더 외경 Cylinder Out Dia. |
실린더 내경 Cylinder Bore Dia. |
피스톤 직경 Piston Dia Poet |
중량 Weight (kgs) |
| A | B | C | D | E | ||||||
| SSSC-1040 | 10 | 40 | 15.2 | 60 | 90 | 130 | 68 | 44 | 38 | 2.3 |
| SSSC-2045 | 20 | 40 | 28.3 | 113 | 95 | 135 | 88 | 60 | 50 | 4.3 |
| SSSC-3045 | 30 | 40 | 44.2 | 177 | 95 | 135 | 105 | 75 | 65 | 6.2 |
| SSSC-5050 | 50 | 45 | 63.6 | 286 | 104 | 149 | 125 | 90 | 78 | 10.2 |
| SSSC-10050 | 100 | 50 | 132.7 | 663 | 135 | 185 | 176 | 130 | 95 | 23.8 |
| SSSC-15050 | 150 | 50 | 201 | 1005 | 160 | 210 | 207 | 160 | 130 | 29.5 |
| SSSC-20050 | 200 | 50 | 283.5 | 1417 | 170 | 220 | 233 | 190 | 160 | 39.8 |
