유압실린더
>

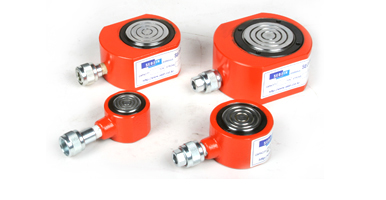

납작실린더
유압실린더
납작실린더
납작실린더
제품 도면
제품설명
용도 : 틈새가 극히 작은곳에서 중량물을 약간 올리는 경우에 사용함
- 단동, 스프링 리턴식
- 모든 사양에 중량물 미끄럼 방지용 GROOVED SADDLE 장착
- 스트로크 : 11 ~ 16mm
- ton : 10 ~ 150 ton
- 사용압력 : 700 BAR
- 카플러 : 3/8" PT
- 특수 실린더 주문제작 가능
제품규격
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
|
모델 Model |
용량 Cylinder Capacity (tons) |
행정 Stroke (mm) |
실린더 효율면적 Cylinder Effective Area(㎠) |
오일용량 Oil Capacity (cc) |
후진상태 높이 Retracted Height |
전진상태 높이 Extended Height |
실린더 외경 Cylinder Out Dia. |
실린더 내경 Cylinder Bore Dia. |
Cylinder Dimension |
중량 Weight (kgs) |
| A | B | C | D | E | ||||||
| SSLC-1011 | 10 | 11 | 14.4 | 16 | 45 | 56 | 85 | 44 | 56 | 1.5 |
| SSLC-2011 | 20 | 11 | 28.3 | 31 | 52 | 63 | 102 | 60 | 76 | 2.7 |
| SSLC-3013 | 30 | 13 | 41.85 | 53 | 59 | 72 | 115 | 73 | 95 | 4.2 |
| SSLC-5016 | 50 | 16 | 60.8 | 99 | 67 | 83 | 140 | 88 | 114 | 6.9 |
| SSLC-7516 | 75 | 16 | 103.87 | 164 | 79 | 95 | 165 | 114 | 140 | 11 |
|
SSLC-10016
|
100 | 16 | 126.7 | 203 | 86 | 102 | 180 | 127 | 152 | 14.7 |
|
SSLC-15016
|
150 | 16 | 201 | 317 | 100 | 116 | 215 | 160 | 190 | 25 |
