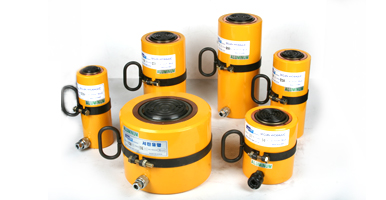

알루미늄실린더
유압실린더
알루미늄실린더
알루미늄실린더
제품 도면
제품설명
특징 : 일반 스틸실린더보다 무게가 1/2 정도로 운반 및 휴대가 용이하며 염분에 강하다.
- 중량물 미끄럼 방지용 GROOVED SADDLE 장착
- 단동, 스프링 리턴식
- 스트로크 : 50 ~ 150mm
- 용량 (ton) : 20 ~ 150 ton
- 사용압력 : 700bar
- 카플러 : 3/8"PT & 3/8"NPT
- 특수 실린더 주문제작 가능
제품규격
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
|
모델 Model |
용량 Cylinder Capacity (tons) |
행정 Stroke (mm) |
실린더 효율 면적 Cylinder Effective Area (㎠) |
오일 용량 Oil Capacity (cc) |
후진 상태 높이 Retracted Height |
전진 상태 높이 Extended Height |
실린더 외경 Cylinder Out Dia. |
실린더 내경 Cylinder Bore Dia. |
피스톤 직경 Piston Dia |
오일포트높이 Base toInlet port |
중량 Weight (kgs) |
| A | B | C | D | E | F | ||||||
| SAR- 2050 |
20 | 50 | 29 | 145 | 140 | 190 | 89 | 60 | 54 | 23.5 | 3 |
| SAR-20100 | 100 | 290 | 190 | 290 | 4 | ||||||
| SAR-20150 | 150 | 435 | 240 | 390 | 5 | ||||||
| SAR- 3050 |
30 | 50 | 44 | 220 | 160 | 210 | 108 | 75 | 65 | 28.5 | 5 |
| SAR-30100 | 100 | 440 | 210 | 310 | 6.5 | ||||||
| SAR-30150 | 150 | 660 | 260 | 410 | 8 | ||||||
| SAR- 5050 |
50 | 50 | 71 | 355 | 173 | 223 | 138 | 95 | 85 | 28 | 8 |
| SAR-50100 | 100 | 781 | 223 | 323 | 10.5 | ||||||
| SAR-50150 | 150 | 1070 | 273 | 423 | 15 | ||||||
| SAR-10050 | 100 | 50 | 132 | 660 | 190 | 240 | 187 | 130 | 110 | 40 | 16 |
| SAR-100100 | 100 | 1320 | 240 | 340 | 19.5 | ||||||
| SAR-100150 | 150 | 1980 | 290 | 440 | 23 | ||||||
| SAR-15050 | 150 | 50 | 201 | 1005 | 190 | 240 | 238 | 160 | 135 | 42 | 26.5 |
| SAR-150100 | 100 | 2010 | 240 | 340 | 33 | ||||||
| SAR-150150 | 150 | 3015 | 290 | 440 | 41 | ||||||
