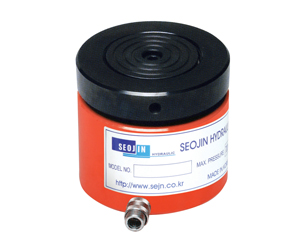

로크너트 실린더
유압실린더
로크너트 실린더
로크너트 실린더

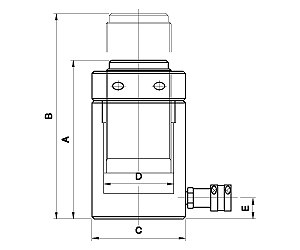

제품 도면
제품설명
특징 : 이 실린더는 수중에서의 jacking, 교량건설, 중량물보수, 토목 기초공사 등의
분야에서 넓게 응용됩니다.
특히 교량공사 현장등에서 장시간 사용할 경우 아주 유용합니다.
로드 홀딩용 안전로크 너트에 의해 필요위치에서 하중을 고정할 수 있습니다.
over flow plot 가 있어서 하중이 걸렸을 때에 플런져의 이탈을 방지해 줍니다.
리프트용 아이볼트가 부착이 되어 있어 취급이 용이합니다.
플런져 및 내부에 크롬 코팅이 되어 있어 부식성에 아주 강합니다.
별도 주문에 의하여 복동 실린더 및 단동스프링 리턴 타입도 제작 가능합니다.
- 단동, 로드 리턴식
- 모든 사양에 중량물 미끄럼 방지용 GROOVED SADDLE 장착
- 용량 : 30 ~ 200 ton
- 스트로크 : 200 ~ 230 mm
- 사용압력 : 700 bar
- 카플러 : 3/8" PT
- 특수 실린더 주문제작 가능
제품규격
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
|
모델 Model |
용량 Cylinder Capacity (tons) |
행정 Stroke (mm) |
실린더 효율면적 Cylinder Effective Area (㎠) |
오일용량 Oil Capacity (cc) |
후진상태 높이 Retracted Height |
전진상태 높이 Extended Height |
실린더 외경 Cylinder Out Dia. |
실린더 내경 Cylinder Bore Dia. |
오일포트 높이 Base to Inlet port |
중량 Weight (kgs) |
| A | B | C | D | E | ||||||
| SLN-30200 | 30 | 200 | 38.4 | 883 | 405 | 605 | 102 | 70 | 39 | 23 |
| SLN-50200 | 50 | 200 | 63.6 | 1141 | 424 | 624 | 127 | 90 | 39 | 38 |
| SLN-100230 | 100 | 230 | 132.7 | 3292 | 499 | 729 | 185 | 130 | 39 | 95 |
| SLN-150230 | 150 | 230 | 201 | 4918 | 578 | 808 | 225 | 160 | 52 | 164 |
| SLN-200230 | 200 | 230 | 268.8 | 6562 | 615 | 845 | 225 | 185 | 60 | 224 |
