유압실린더
>
복동실린더
유압실린더

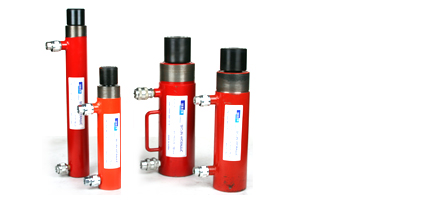

복동 실린더
복동 실린더
제품 도면
제품설명
복동실린더는 유압으로서 두방향으로 작동되도록 고안되었습니다. Piston Rod가
유압으로 움직이므로 속도가 요구되는 빠른주기의 작업에 편리하게 사용되며
특히 안전하게 중량물을 하강할 경우 유용하게 사용됩니다.
이들은 수동 또는 모타펌프에 4-way 밸브를 장치하여 사용할 수 있읍니다.
100TON 이상의 복동 실린더에는 압력 과부하시 실린더보호 및 안전을 위하여
안전밸브( SAFETY VALVE)가 기본적으로 장착되어 있습니다.
- 용도 : 중량물 하강작업시 안전
- 복동, 유압 리턴식
- 모든 사양에 중량물 미끄럼 방지용 GROOVED SADDLE 장착
- 스트로크 : 150 ~ 300mm
- 용량 (ton) : 5 ~ 1000 ton
- 사용압력 : 700 BAR
- 카플러 : 3/8" PT
- 특수 실린더 주문제작 가능
제품규격
※모바일 접속시 아래 표를 좌우로 이동시켜 보세요.
|
모델
Model |
용량
Cylinder Capacity (tons) |
행정
Stroke (mm) |
실린더
효율 면적 Cylinder Effective Area (㎠) |
오일
용량 Oil Capacity (cc) |
후진
상태 높이 Retracted Height |
전진
상태 높이 Extended Height |
실린더
외경 Cylinder Out Dia. |
실린더
내경 Cylinder Bore Dia. |
피스톤
나사부 Coller Thread |
coller Thread Length
|
Piston Thread
|
중량
Weight (kgs) |
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
||||||
| SDC-515 | 5 | 150 | 9.6 | 114 | 276 | 426 | 45 | 35 | M45 X P1.5 | 25 | M20XP1.5 | 3.3 |
| SDC-530 | 300 | 288 | 426 | 726 | 4.8 | |||||||
| SDC-1015 | 10 | 150 | 15 | 228 | 300 | 450 | 63 | 44 | - | - | M28XP2.0 | 4.5 |
| SDC-1030 | 300 | 456 | 450 | 750 | 9 | |||||||
| SDC-2015 | 20 | 150 | 33.2 | 497.7 | 350 | 500 | 88 | 65 | M85 X P2.5 | 40 | M40XP2.0 | 13.5 |
| SDC-2030 | 300 | 995.5 | 500 | 650 | 20 | |||||||
| SDC-3015 | 30 | 150 | 44.2 | 662.6 | 390 | 540 | 105 | 75 | M100 X P2.5 | 50 | M50XP2.0 | 24 |
| SDC-3030 | 300 | 1325.2 | 540 | 840 | 33 | |||||||
| SDC-5015 | 50 | 150 | 70.8 | 1063 | 330 | 480 | 128 | 95 | M127 X P2.5 | 45 | M40XP2.0 | 30 |
| SDC-5030 | 300 | 2126 | 480 | 780 | 50 | |||||||
| SDC-10015 | 100 | 150 | 132.7 | 1990 | 350 | 500 | 177 | 130 | M175 X P3.0 | 50 | M65XP3.0 | 64 |
| SDC-10030 | 300 | 3980 | 500 | 800 | 83 | |||||||
| SDC-15015 | 150 | 150 | 213.8 | 3207 | 380 | 530 | 216 | 165 | M215 X P4.0 | 60 | M80XP4.0 | 104 |
| SDC-15030 | 300 | 6414 | 530 | 830 | 136 | |||||||
| SDC-20015 | 200 | 150 | 283.5 | 4253 | 430 | 580 | 241 | 190 | M240 X P4.0 | 70 | M85XP4.0 | 129 |
| SDC-20030 | 300 | 8506 | 580 | 880 | 169 | |||||||
| SDC-30015 | 300 | 150 | 433.7 | 6506 | 485 | 635 | 315 | 235 | M310 X P4.0 | 80 | M110XP4.0 | 230 |
| SDC-30030 | 300 | 13012 | 635 | 935 | 298 | |||||||
| SDC-50015 | 500 | 150 | 706.8 | 10603 | 480 | 630 | 410 | 30 | M410 x P6.0 | 95 | M120 x P6.0 | 490 |
| SDC-50030 | 300 | 21206 | 630 | 930 | 590 | |||||||
| SDC-80015 | 800 | 150 | 1164.2 | 17462 | 550 | 700 | 499 | 390 | - | - | - | 782 |
| SDC-80030 | 300 | 34924 | 700 | 1000 | 989 | |||||||
| SDC-100015 | 1000 | 150 | 1452.2 | 21783 | 610 | 760 | 560 | 430 | - | - | - | 1216 |
| SDC-100530 | 300 | 43566 | 760 | 1060 | 1533 |
